DMX灯具调试：10种现场故障与实用排查顺序

本指南基于户外建筑照明现场调试与远程支持中反复遇到的问题编写，面向安装人员、现场电工、项目工程师，以及需要在没有明确故障报告的情况下排查灯具线路 “无响应” 问题的人员。

目标并非猜测哪个部件损坏，而是将问题缩小到系统的某个区段，确认该区段后，再继续下一步。

现场调试提示

在 涪江桥梁照明项目中，最终问题既非灯具损坏，也非控制器故障，而是线路同时存在几处小型安装问题：现场信息不完整、对数据路径的假设，以及只有分段测试系统才能确认的故障。

远程支持中经常出现这种情况。一段显示 “灯具不工作” 的视频固然有用，但不足以诊断DMX系统。真正有用的问题更具体：

• 哪些灯具有响应，哪些没有？
• 故障是否从某盏灯具、接线盒、配电柜或DMX分配器之后开始？
• 控制器发送静态测试颜色时，故障是否仍存在？
• 是否已确认最后一盏有响应灯具的供电、DMX输入、DMX输出与终端匹配？
• 故障是在寻址、穿线、控制器编程还是供电事件之后出现的？

清楚回答这些问题，通常比随意更换部件更能缩短排查时间。

故障通常起于六个位置

现场工作中，大多数DMX调试故障可追溯至以下六个方面之一：

1. 功率 — 无供电、供电不正确、压降、保护跳闸，或柜体实际上未送电。
2. 数据路径 — 电缆损坏、导线接反、连接器端接不良、分支布线，或灯具之间断路。
3. 拓扑与终端匹配 — 将DMX线路接成星形网络、缺少末端终端匹配，或终端匹配位置错误。
4. 寻址与通道模式 — 地址重复、DMX模式错误、控制域错误，或灯具未保存预期设置。
5. 控制器与网络输出 — 控制器未发送预期控制域，网关离线，或演出文件向错误的通道范围发送数值。
6. 调试流程 — 同时更改过多变量、未记录最后正常工作点，或整条线路接入前未进行分阶段测试。

以下10种故障按现场最有实用价值的排查顺序排列。

1. 整条DMX线路完全无响应

整条灯具线路不亮或无响应时，应从源头检查，不要先打开每盏灯具。

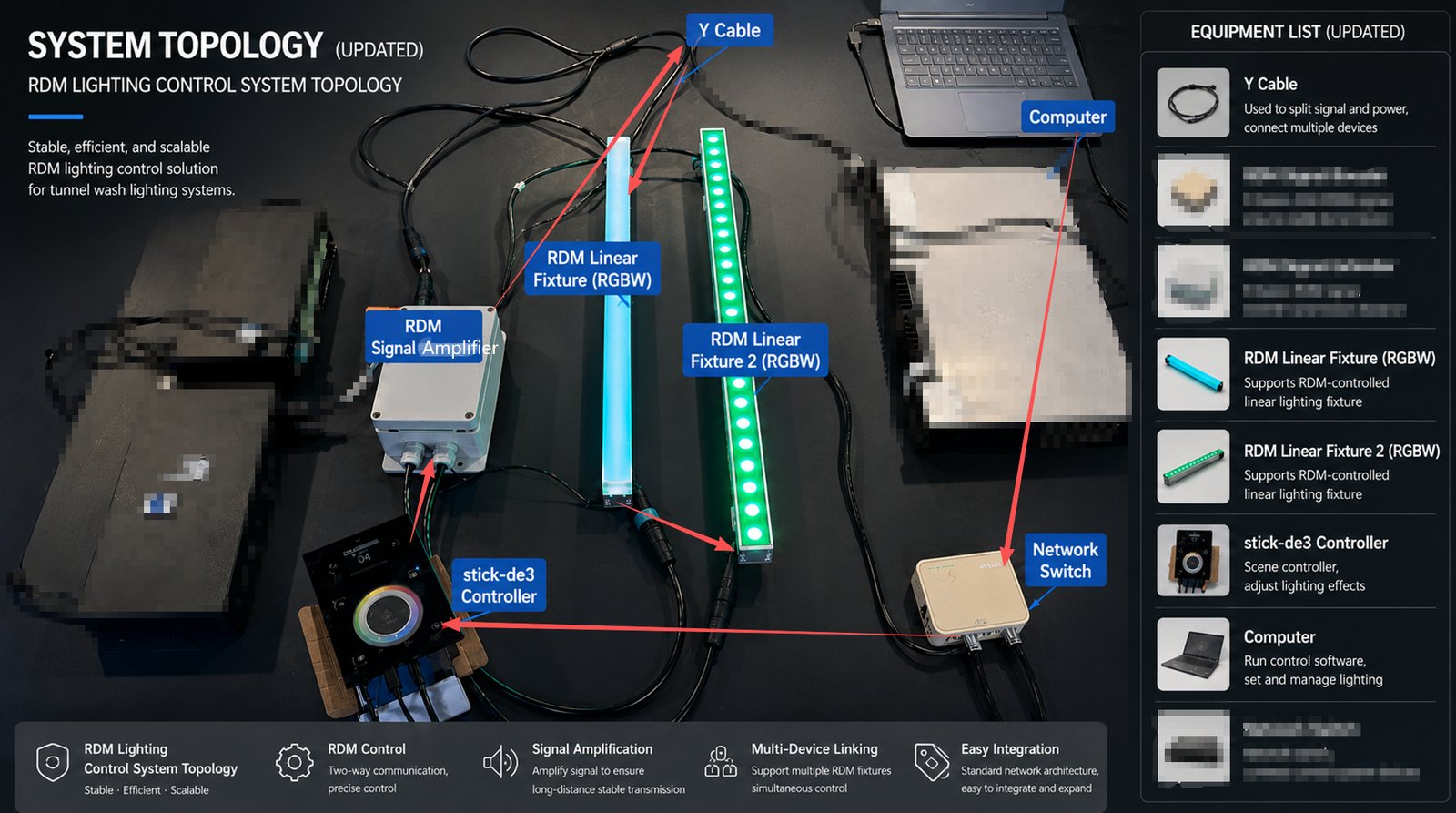

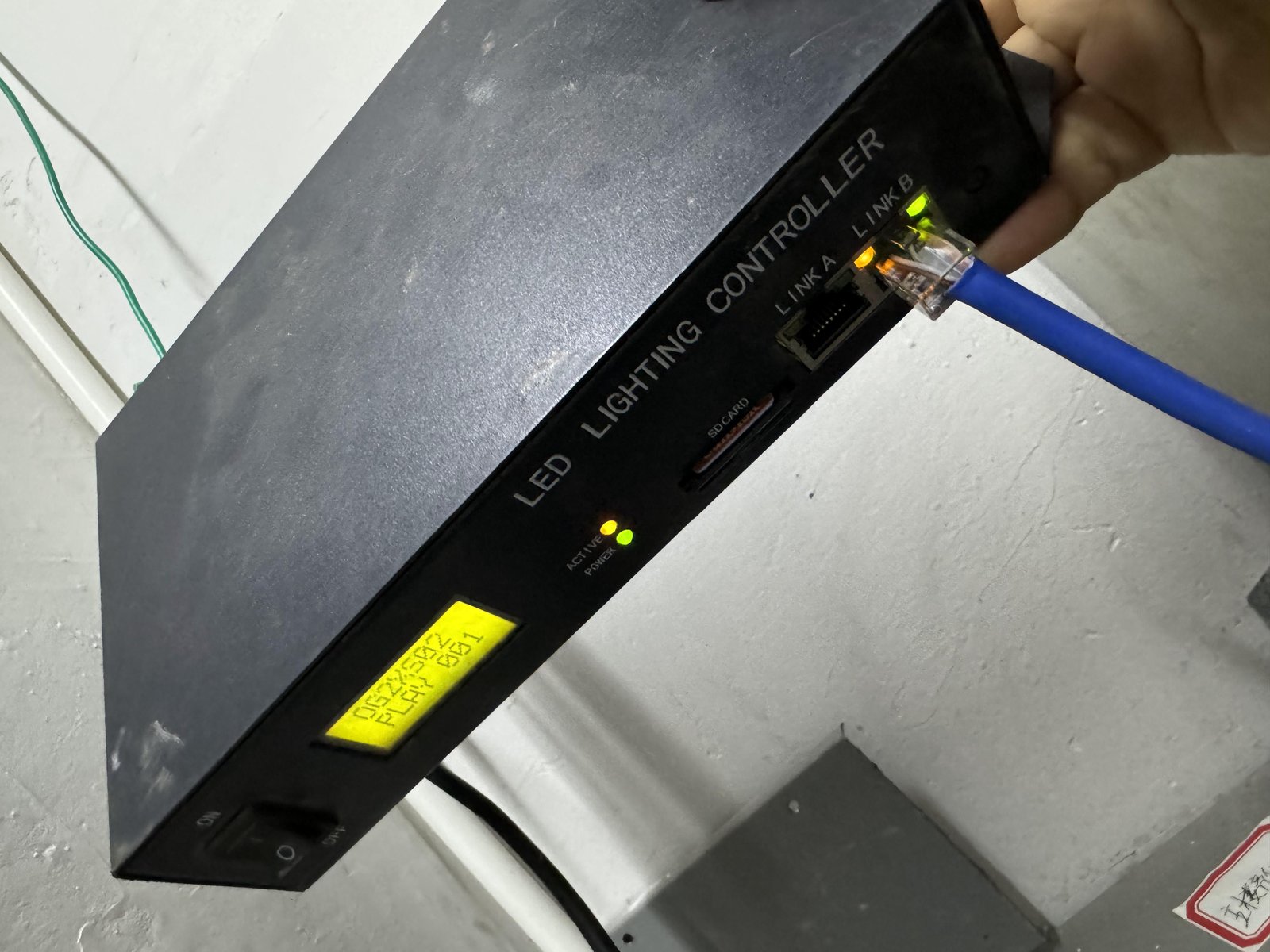

先确认控制器或DMX网关已通电，并正在发送正确控制域。随后用已知正常的灯具、DMX测试仪或经验证的短测试线测试控制器输出。如果线路第一盏灯具无响应，故障通常位于控制器输出到该灯具之间：控制器配置、输出端口、电缆引脚定义、连接器端接，或首段布线。

检查以下项目：

• 控制器正在发送预期控制域，而非仅运行时间表或全黑场景。
• 输出端口已启用，并分配到正确协议与控制域。
• 第一盏灯具供电正确，直接本地测试时能够响应。
• Data+和Data− 未接反。

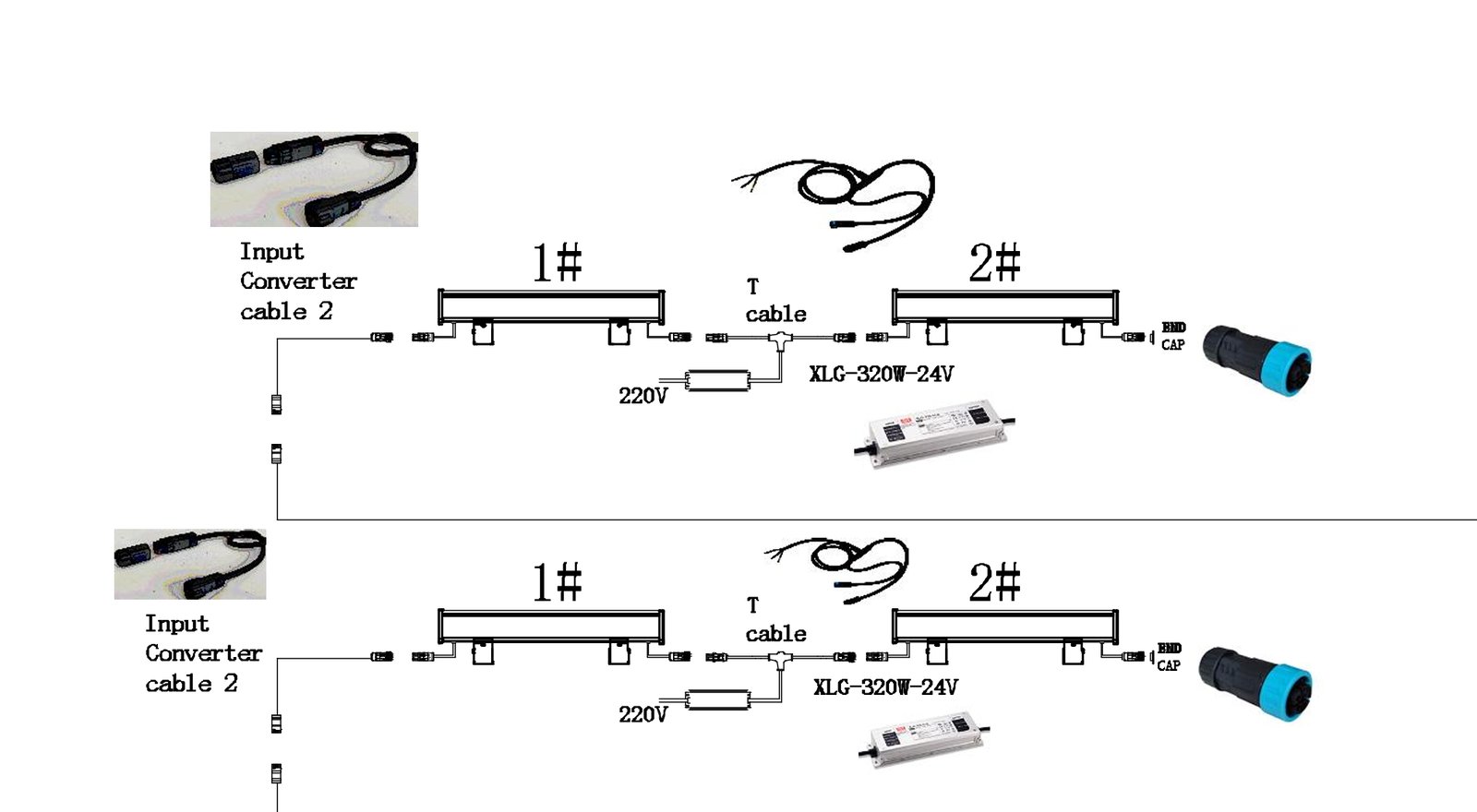

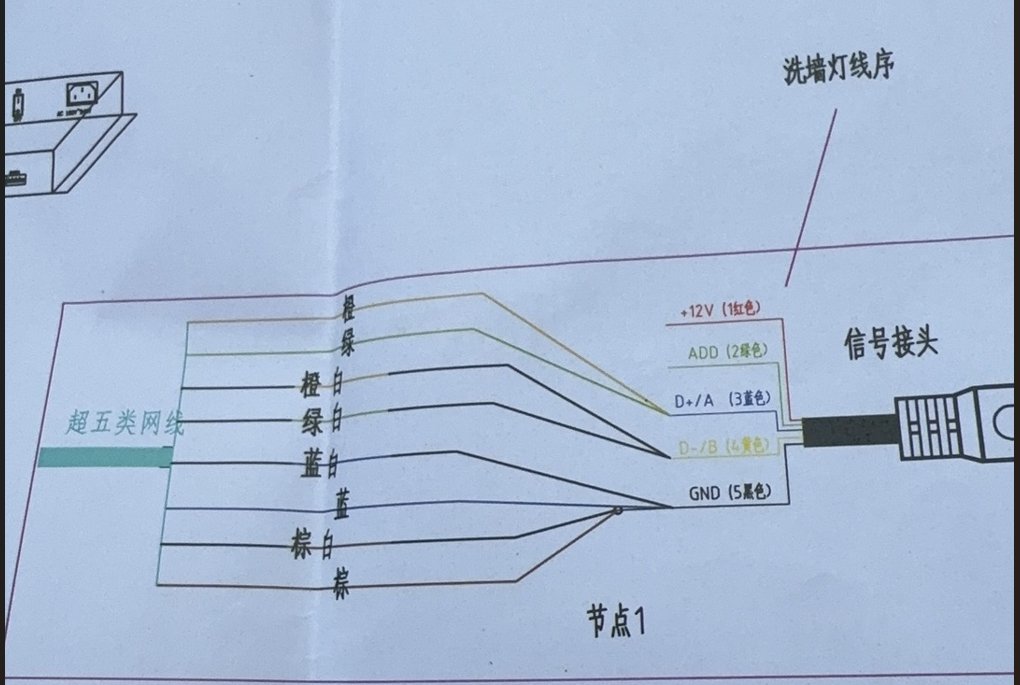

• 电缆及连接器引脚定义与灯具文档一致。
• 第一盏灯具的信号未经过非预期的分配器或转接器。

在确认控制器输出和第一盏灯具之前，不要更换全部灯具。如果第一盏灯具使用已知正常的短线可以工作，而接入现场电缆后失效，应先检查电缆走向，再调整编程。

2. 前几盏灯具正常，某一点之后全部失效

这是DMX故障排查中最有价值的症状之一，因为它提供了故障边界。

如果灯具1至12有响应，而13及之后的灯具无响应，故障通常位于最后正常灯具、第一盏不正常灯具，或两者之间的电缆及接线位置附近。可能是数据导线断裂、插头松动、连接器进水、DMX OUT连接错误，或灯具未按预期透传数据。

从最后已知正常的位置开始：

1. 确定最后一盏能持续稳定响应的灯具。
2. 确定第一盏始终没有响应的灯具。
3. 检查这两个位置之间的数据连接和电缆区段。
4. 用已知正常的短电缆暂时旁路该区段。
5. 如果下游灯具恢复，修复或更换失效电缆、连接器或接线部件。
6. 如果下游仍无响应，直接测试第一盏不正常灯具，再继续向下游检查。

这比逐盏检查更快，目标是每次将未知区段缩小一半。

3. 灯具有响应，但颜色或效果错误

能够点亮却显示错误颜色的灯具，往往并非布线故障，而通常是寻址、通道顺序或灯具通道模式问题。

RGBW灯具中，某产品可能采用红、绿、蓝、白的通道顺序，而控制器中另一个灯具配置可能发送红、绿、蓝、琥珀，带总调光的RGB，或多通道像素模式。因此灯具可能正确响应DMX数据，却仍产生错误光输出。

检查：

• 灯具所选DMX通道模式。
• 控制器灯具配置要求的通道数量。
• 灯具起始地址。
• 颜色、调光、频闪、虚拟色轮及效果通道的顺序。
• 控制器是否采用8-bit、16-bit或扩展控制通道。
• 同一线路是否混用了不同固件或型号版本的灯具。

在测试编程效果前先用静态测试场景。依次单独设置红、绿、蓝、白及调光通道，可清楚暴露通道顺序错误，避免将灯具配置问题误判为数据传输问题。

4. 灯具闪烁、随机闪光，或在未接收指令时改变状态

随机闪烁往往指向不稳定的数据链路，不能直接认定驱动电源损坏。

先检查电缆类型和布线路径。DMX是差分数据信号，应使用 合适的数据电缆，通常为120 Ω 阻抗、专为DMX或RS-485应用设计的双绞线。行业指导始终不建议将麦克风线或不适用的音频线等同于DMX数据线，尤其在线路较长或电气干扰较大的场合。

随后检查物理布局：

• 线路是否为菊花链，还是有人接成Y形分支或星形连接？
• 该DMX线路是否恰好具有一个正确的末端终端匹配？
• 终端匹配器是否误装在线路中部而非末端？
• 数据电缆是否紧邻大电流电力导线、变频器、电动机或开关电源设备敷设？
• 屏蔽层、信号公共端与接地连接是否符合产品文档？
• 闪烁是否在增加新分支、分配器、柜体或灯具区段后出现？

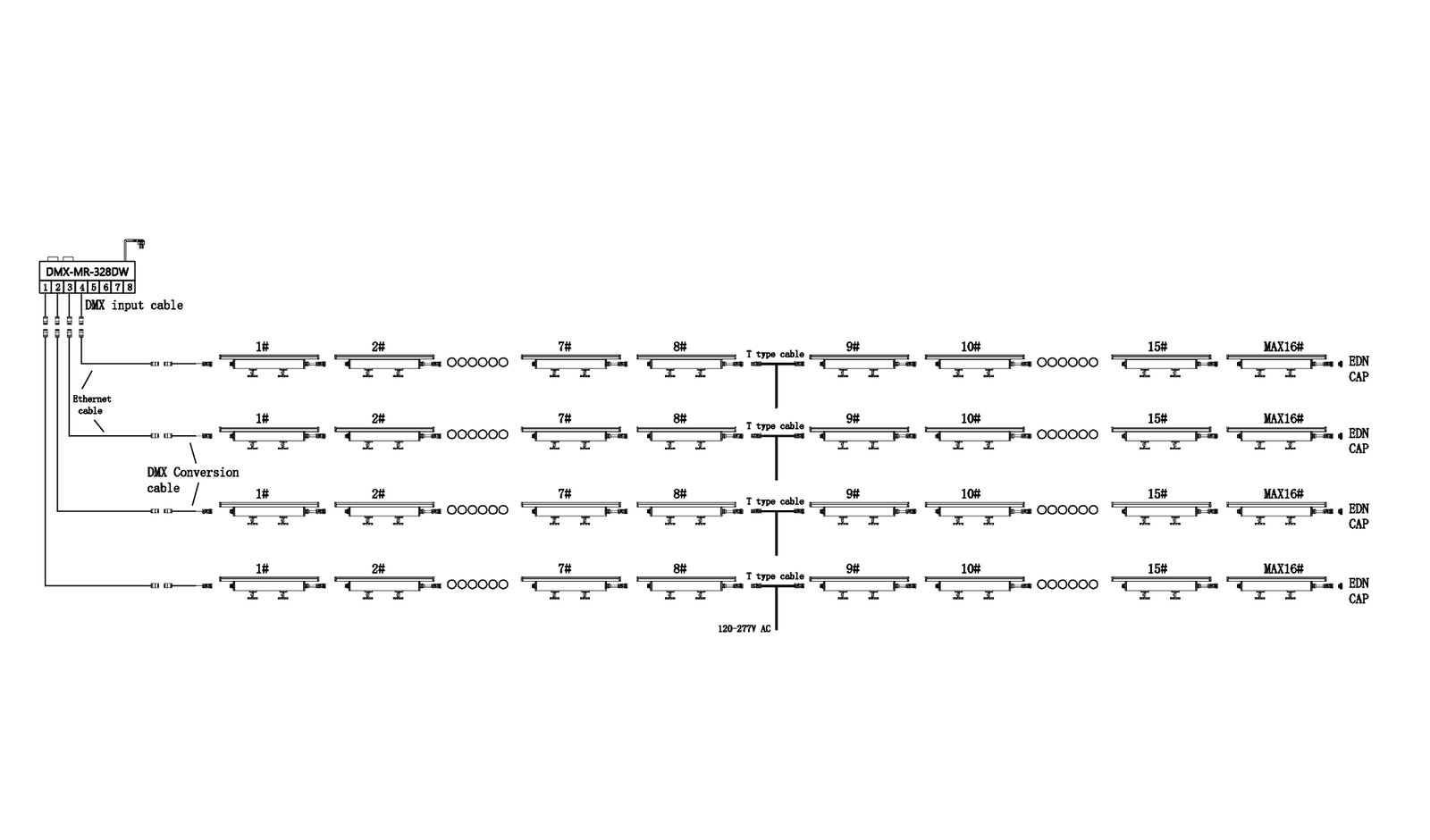

DMX数据链路应采用 连续菊花链 ，而非星形或Y形连接。最后一个设备或线路末端应进行终端匹配，吸收原本会沿电缆反射并破坏数据的信号能量。如需分支，应安装合适的DMX分配器，不要直接并接多条输出数据路径。

5. 线路末端灯具不稳定或无响应

如果仅远端附近的线路不稳定，应先检查终端匹配和信号质量，再判断灯具是否损坏。

DMX512线路需要通过终端匹配控制反射。通常采用120 Ω 电阻，在线路末端跨接于Data+与Data− 之间； ANSI E1.11 指出，终端匹配是减小振铃及信号反射所必需的，因为这些现象可能引发误动作。有些设备内置终端匹配开关，其他安装方案则需要外置终端匹配器。

检查是否存在以下情况：

• 已正确识别链路中物理位置最后的设备。
• 120 Ω 该位置安装了终端匹配。
• 意外安装了多个终端匹配器。
• 终端匹配接在正确的数据线对之间。
• 某电缆分支使原本认为的 “最后一盏灯具” 与实际电气末端不同。
• 远端灯具供电正常，并正确透传数据。

不要将终端电阻当作所有故障的通用修复措施。它能处理有效线路末端的反射，却无法修复导线断裂、极性错误、地址不正确或控制器发送错误控制域的问题。

6. 灯具单独工作正常，接回整个系统后却失效

此症状通常意味着根因不在灯具。

如果灯具用短测试线直接接控制器时正常，在安装位置却失效，应对比测试条件与现场安装条件。差异通常是以下四种之一：电缆路径、供电条件、地址冲突或上游数据质量。

按以下顺序测试：

• 使用已知正常的短数据线连接灯具。
• 确认地址与模式。
• 在安装位置，用已知正常的临时电缆重新连接。
• 如果能够工作，检查永久电缆与连接器。
• 如果只有接入附近灯具后才失效，应检查地址重复、透传连接故障、分支错误，或影响局部区段的供电问题。

此测试对远程支持尤其有用，因为它能区分 “灯具问题” 与 “安装问题” ，并且无需立即准备替换部件。

7. 两盏或更多本应不同的灯具表现完全相同

若多盏灯具在不同预期位置上显示相同颜色或效果，应先检查寻址，再检查布线。

批量安装、更换灯具或恢复出厂设置后，DMX起始地址重复很常见。另一种情况是灯具虽设定了预期起始地址，却使用不同通道模式，导致下一盏灯具的起始地址落入第一盏灯具的通道范围。

例如，某灯具配置为12通道，下一盏灯具却只间隔四个通道设置地址，控制数据就会重叠。即使控制器发送的是有效数据，结果也可能看起来像编程问题。

应记录，不要猜测：

• 灯具ID或物理位置。
• DMX控制域。
• DMX起始地址。
• 通道模式或功能配置。
• 所用通道总数。
• 柜体与输出端口。
• 更改设置的日期与人员。

一份简单的地址表是项目中最有价值的交付文档之一。每次更换灯具或更改现场设置时，都应更新。

8. 测试时正常，断电重启后系统失效

系统仅成功运行一次，并不代表调试完成。

任何控制器、网关、分配器、远程柜或网络设备重启后，都应验证其是否恢复要求的工作状态。恢复供电后出现的问题，往往源于配置未保存、设备启动延迟、启动设置错误、网络服务不可用，或灯具回到默认模式。

交付前主动测试一次断电重启：

1. 保存控制器与网关配置。
2. 记录预期场景或故障回退状态。
3. 关闭相关柜体或模拟供电。
4. 恢复供电。
5. 观察控制器启动、网关状态、DMX输出、灯具响应及时间表恢复。
6. 如果项目有多个供电区域，对远程柜重复测试。

对于使用演出文件的系统，应确认控制器要求的存储格式与文件处理流程。如果现场流程采用可移动介质，例如FAT32格式U盘，须明确记录要求，并测试实际交付介质。不要因为USB接口能够插入，就认为任何U盘都能被识别。

9. 控制器看似正常，但灯具始终不亮

控制器显示、网络连接或 “在线” 状态，并不能证明有效DMX数值已经到达灯具。

控制器可能正在运行全黑场景、向其他控制域发送数据、输出零值，或发送灯具无法按预期解释的配置。最快的检查方法是发送简单手动测试，而不是依赖复杂灯光表演。

采用受控测试顺序：

• 将主调光设为全亮。
• 每次仅设置一个颜色通道。
• 确认控制域与起始地址正确。
• 暂时禁用时间表、光电传感器覆盖、外部触发及全黑指令。
• 确认中间网关是否将正确控制域转换到正确DMX端口。
• 将控制器的灯具配接表与现场地址记录进行比较。

若系统手动测试正常，而在编程场景中失效，物理DMX路径可能是正常的。下一步应检查控制器灯具配接、演出文件、触发逻辑或时间表，—而不是灯具布线。

10. 现场信息过于模糊，导致远程支持停滞

许多调试长期延误并非技术故障，而是信息缺失。

对于远程支持， “无法工作” 不是可用的故障描述。技术人员需要可复现的现场记录。一开始就索取相同的基础证据，可以节省时间并避免不必要的设备更换。

对每条受影响线路，请提供：

• 显示控制器或柜体状态及受影响灯具的短视频。
• 最后正常灯具与第一盏不正常灯具的照片。

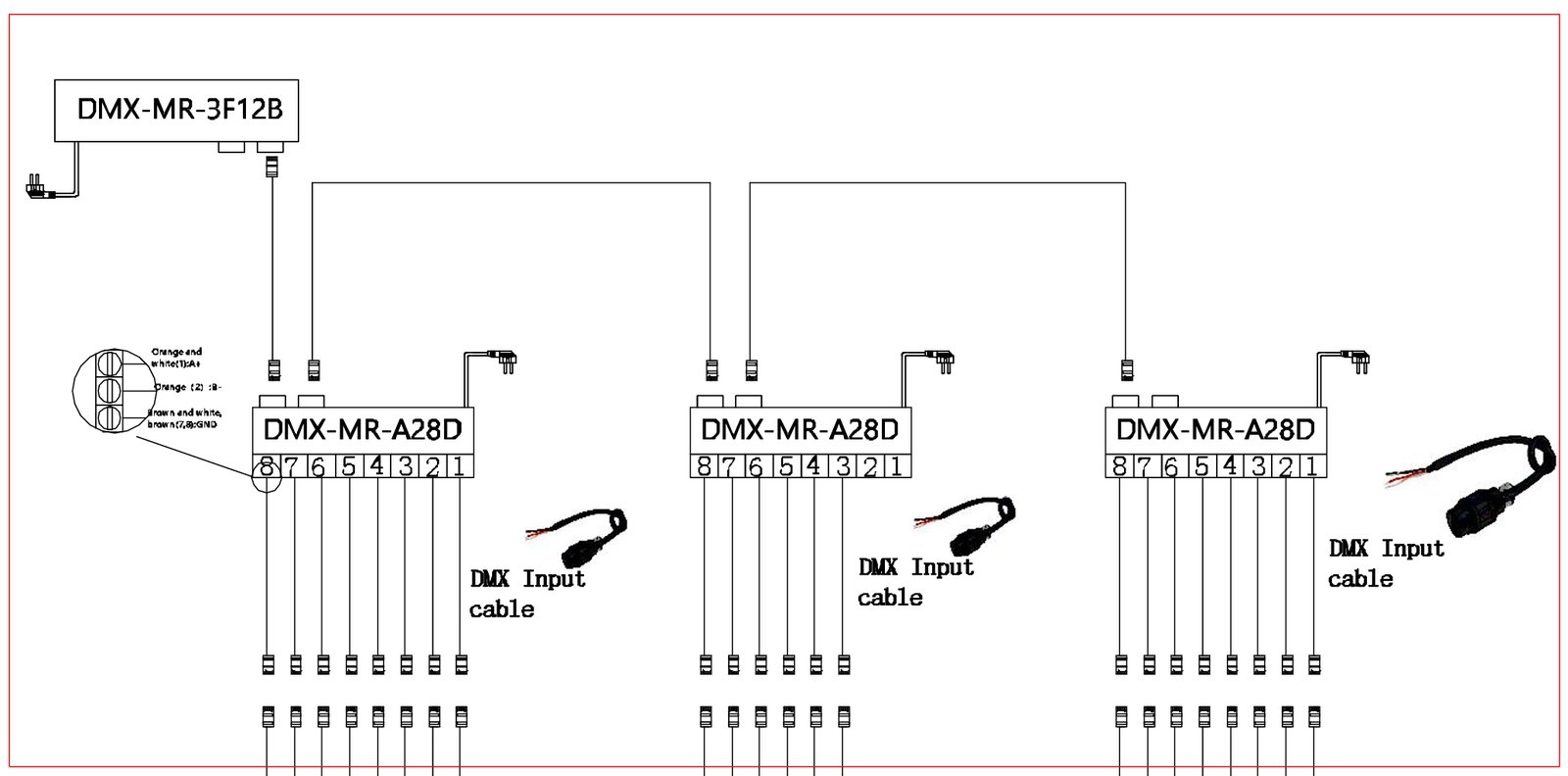

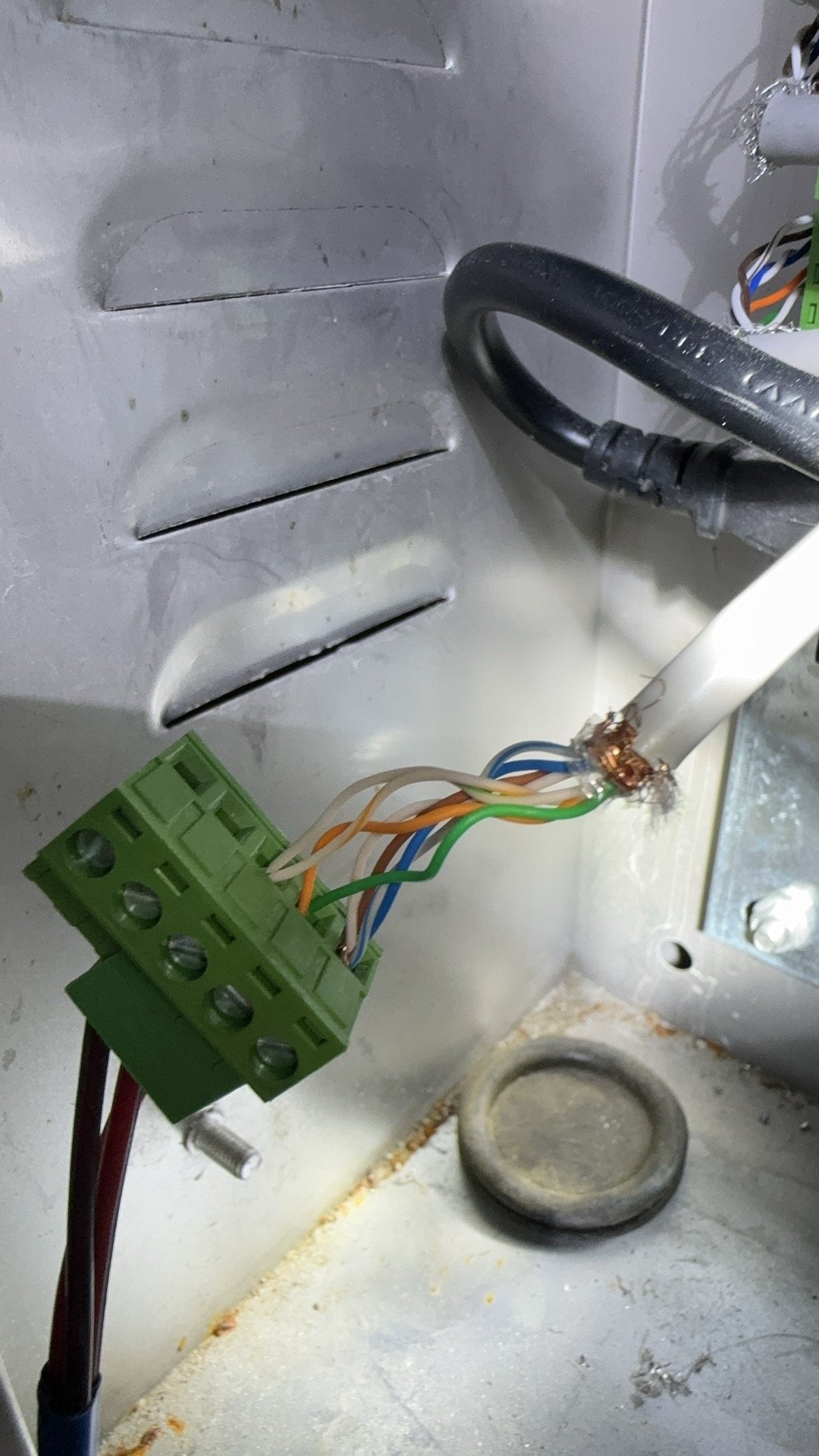

• 故障边界位置DMX IN与DMX OUT连接照片。
• 灯具型号、地址、通道模式及控制域。
• 控制器或网关型号与输出端口。
• 线路电气末端的终端匹配器或匹配开关照片。
• 问题首次出现的时间，以及之前刚发生的变更。
• 灯具使用已知正常的短测试线时能否工作。
• 断电重启后故障是否仍存在。
• 项目最新地址表与接线图（如有）。

清楚的远程支持资料可将模糊投诉转化为可测试的顺序，也可保护现场团队，避免在没有证据证明灯具失效时反复拆装灯具。

建议的调试顺序

大型项目不要通过接入全部灯具、加载最终演出文件，然后等待故障出现的方式调试。应分阶段进行。

1. 先确认供电。 测量或核实控制器、柜体、第一盏及远端灯具的供电。供电系统不稳定时，无法可靠诊断数据故障。
2. 本地验证一盏灯具。 使用已知正常的控制器输出及经过测试的短线。确认灯具型号、地址、模式、调光与颜色通道。
3. 每次调试一条DMX分支。 确认第一盏灯具后，逐段延长线路。每完成一段就测试，不要等整条路径完成后才测试。
4. 在实际电气末端检查终端匹配。 应在最终拓扑安装完成后执行，而不只是台架测试时检查。
5. 确认本地响应后，再加载控制器灯具配接配置。 核实控制域、地址范围、通道模式、时间表、触发条件及全黑逻辑。
6. 测试恢复。 对相关柜体断电重启，验证预期的回退与重启行为。
7. 建立交付记录。 向项目团队移交最终图纸、灯具地址表、控制器/网关备份、柜体与终端匹配照片，以及测试结果。

交付时应留下哪些资料

项目不应依赖调试人员的记忆。至少移交：

• 最终接线图与柜体布局。
• DMX控制域与灯具地址表。
• 灯具型号与通道模式清单。
• 控制器、网关及网络配置备份。
• 每个分配器、终端匹配器和远程柜的位置。
• 启动、关闭、断电恢复及回退场景操作流程。
• 已知例外或临时现场条件。
• 最终测试日期及责任人。

这些文档能让下一位技术人员从最后已知正常状态开始，而非从零排查。
